Datos del producto:
|
| Aplicación: | Piezas del calentador, intercambiador de calor | Especificación: | Personalización |
|---|---|---|---|
| Material de las aletas: | acero de carbono, acero inoxidable, acero 304L/316LStainless | El color: | Personalizado |
| Envasado: | Embalaje apto para la navegación del tubo de aleta | El tipo: | Tubo de aleta, tubo de intercambiador de calor |
| Resaltar: | Tubo de aleta espiral de aluminio 1060,Transferencia de calor del tubo de aleta en espiral,Tubos de transferencia de calor resistentes a la corrosión |
||
Comparación de los tubos de aleta en espiral y los tubos tradicionales de transferencia de calor
¿Qué es una bobina de tubo con aletas?
Las bobinas de tubos con aletas transfieren energía térmica de un vapor o líquido (dentro de los tubos) al aire (a través de las aletas) o viceversa.Producimos bobinas de tubos con aletas desde pequeñas aplicaciones hasta proyectos comerciales e industriales mucho más grandes.
¿Para qué se utilizan los tubos con aletas?
Los tubos con aletas son los principales componentes de los intercambiadores de calor: son una serie de tubos en los que se han añadido aletas en el exterior para aumentar el área de contacto con el fluido exterior,para intercambiar calor y entre el fluido dentro del tubo y el fluido fuera del tubo.
Descripción del producto:
Los intercambiadores de calor de tubo con aletas son un tipo de diseño de intercambiador de calor que utiliza placas y cámaras con aletas para transferir calor entre fluidos.A menudo se clasifica como un intercambiador de calor compacto para enfatizar su área de superficie de transferencia de calor relativamente alta en relación al volumen.

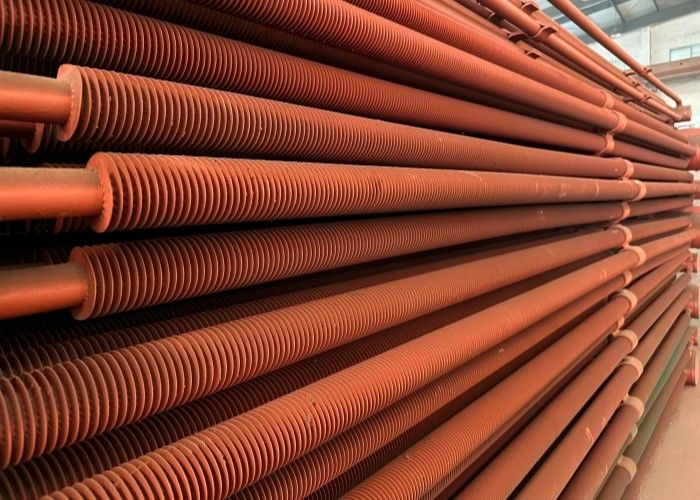

Introducción del producto tubo de aleta espiral
Ventajas del tubo de aleta espiral:
El tubo con aletas H es el principal componente de intercambio de calor de toda la caldera de gases de escape, y el tubo con aletas H tiene las siguientes ventajas.
1Excelente resistencia al desgaste
El intercambiador de calor del tubo con aletas H está dispuesto en línea, y las aletas H separan el espacio en varias áreas pequeñas, que tienen el efecto de igualar el flujo de aire,comparando el intercambiador de calor de tubo liso con la disposición escalonada y el intercambiador de calor de aletas en espiral y así sucesivamente, en las mismas otras condiciones, la vida útil del desgaste es 3 ~ 4 veces mayor.
2Reducción de la contaminación
La formación de incrustación se produjo en el lado dorsal y hacia el viento del tubo.Tiene una buena función de autolimpieza a la velocidad del viento adecuadaEn ambos lados del tubo con aletas H se forman canales rectos de hollín, puede obtener el mejor efecto de hollín mientras adopta el soplador de hollín.
3. Reducir la resistencia de los gases de escape
Como las aletas H forman canales rectos en ambos lados, y el ángel espiral de las aletas espiral dirigir la dirección del flujo de aire,Las aletas son propensas a la contaminación y tienen una mayor resistencia al humo que las aletas H.Por lo tanto, el uso de tubos con aletas H puede reducir la resistencia del viento, reducir la operación del ventilador y los costos de inversión.
El economizador de tubos de aleta espiral es un tipo de piezas de caldera, que tienen dos simetrías circulares de acero que se soldan en tubos fluorescentes para formar una forma positiva similar a la letra "H", el llamado tubo de aleta H.H economizador de tubos con aletas ampliamente utilizado en calderas, calderas industriales, energía marina, como la cola de los componentes de los intercambiadores de calor.
Nuestros productos pueden ser modificados de acuerdo con las necesidades de nuestros clientes y la situación.Diseñamos y fabricamos tubos H-fin seguros, fiables y eficientes.También ha completado sistemas independientes de garantía de la calidad del producto.La producción de tubos de aleta H es de alta eficiencia de transferencia de calor, tienen resistencia a los gases de combustión y están diseñados para un espacio reducido.
| Parámetros técnicos | El alto grado de aleta de 0 a 16 mm (o el diámetro exterior de aleta de φ25 a φ75); El paso de las aletas es de 2,0 a 5,0 mm; la longitud del tubo de aletas es de 0,5 a 14 m. |
| Tubos de aleta de laminado de metal único | de aluminio puro 1060 o de aleación de aluminio 6063,6061. El diámetro exterior será inferior a 40 mm. |
| Tubos de aleta de laminado de doble metal | Protección por tubos contra la capa exterior de aluminio Los tubos, resistentes a la corrosión, basados en tubos pueden estar hechos de tubos de acero al carbono,además de tubos de acero inoxidable y tubos de cobre también se pueden utilizar, así como tubos de aleación de titanio |
| Paquete | Los tubos de aluminio con aletas están bien envasados en película de plástico en el interior y el marco de acero en el exterior |
Especificaciones
1. Añadir el área de intercambio de calor y reducir el número de tubos, también aumentar el área de la sección de flujo de humo para reducir la velocidad de humo y la abrasión.
2El tubo de aleta tipo H puede ser hecho para doblar el tubo de aleta tipo H, con alta rigidez para encajar en una fila de tubos largos.
3El economizador de aleta tipo H se dispone en línea para hacer el espacio en muchas zonas pequeñas, promediando el flujo de aire para reducir la abrasión.
4Con canal recto para obtener el mejor efecto de soplado de ceniza.
5La estructura compacta para reducir el peso y reducir el coste de fabricación.
| Material del tubo base | Acero inoxidable, acero al carbono, acero de aleación, aleación de cobre, aluminio,SA179 | ||
| Material de las aletas | Aluminio, aleación de cobre, acero inoxidable, acero al carbono | ||
| Estándar | Las medidas de seguridad se aplicarán a las instalaciones de ensayo de la Unión y a las instalaciones de ensayo de la Unión. | ||
| Profundidad de las aletas | 0.5-3 mm | ||
| Sobrealimentación de la tubería base | 12.7-18 mm | ||
| Las aletas por pulgada | 8-20No (a petición del cliente) | ||
| Requisito de ensayo | Prueba de propiedades físicas, análisis de composición química, prueba no destructiva, otra inspección y prueba según los requisitos del cliente. | ||
| Aplicación | El refrigerador de aire, el refrigerador de aire de carga, el condensador, el evaporador, el refrigerador de fluidos, el refrigerador de gas, el refrigerador de aceite, el radiador, la refrigeración, el intercambiador de calor de vapor a aire, el supercalentador, etc. | ||
Introducción del producto
El material de BaseTube:
Acero inoxidable ((SA213 304)
Dimensión:
OD:16-140mm WT:2-10mm Largura:1-25m
Material de las aletas:
SA213-TP304H, Cobre y demás
Tipo de aleta:
KL, L, LL, H, ranura en espiral, baja, tuberías de estudio-Visual, tipo
tubo de aleta de acero inoxidable de cobre sin costura
Dimensión:
espesor de las aletas:0.5-4.0 mm Alturas de las aletas: 5-30 mm Punto de las aletas:3.5 a 40 mm
Hacer la nave:
Limpieza de tubos de acero-perforación de dientes en bandas de acero-Rolladura sólida en acero-saldadura de alta frecuencia-prueba de presión hidrostática, chanfrado, pulido-inspección de calidad -Envasado
Método de producción:extruido y dentado
Aplicación:
En el caso de las instalaciones de calefacción, se utilizará un sistema de calefacción de aire, un sistema de calefacción de combustión, un intercambiador de calor, una caldera marina, un economizador, una caldera de central eléctrica, una caldera HRSG, una unidad de recuperación de calor residual, un calentador de aire, etc.
Características:1.Anti-corrosión2.Anti-desgaste3.Baja resistencia al contacto 4.Mejor estabilidad
Nuestros productos pueden ser modificados de acuerdo con las necesidades de nuestros clientes y la situación.Diseñamos y fabricamos tubos H-fin seguros, fiables y eficientes.También ha completado sistemas independientes de garantía de la calidad del producto.La producción de tubos de aleta H es de alta eficiencia de transferencia de calor, tienen resistencia a los gases de combustión y están diseñados para un espacio reducido.
| Parámetros técnicos | El alto grado de aleta de 0 a 16 mm (o el diámetro exterior de aleta de φ25 a φ75); El paso de las aletas es de 2,0 a 5,0 mm; la longitud del tubo de aletas es de 0,5 a 14 m. |
| Tubos de aleta de laminado de metal único | de aluminio puro 1060 o de aleación de aluminio 6063,6061. El diámetro exterior será inferior a 40 mm. |
| Tubos de aleta de laminado de doble metal | Protección por tubos contra la capa exterior de aluminio Los tubos,resistentes a la corrosión, basados en tubos pueden estar hechos de tubo de acero al carbono,además de,inoxidable También se pueden utilizar tubos de acero y de cobre, así como tubos de aleación de titanio |
| Paquete | Los tubos de aluminio con aletas están bien envasados en película de plástico en el interior y el marco de acero en el exterior |
P1: ¿Cuánto dura el período de garantía?
Proporcionamos 18 meses de garantía para todas las piezas de repuesto (excluyendo piezas frágiles).
P2: ¿Cómo podemos garantizar la calidad?
1 Todas las máquinas cumplen estrictamente los requisitos del sistema ISO de calidad y CE.
2 Cada procedimiento es elaborado por trabajadores cualificados profesionales, seguido de un control de calidad especial
3 Toda la información de nuestros productos se puede comprobar en un sistema de gestión eficiente.
P3: ¿Qué puede comprar de nosotros?
Economizador de la caldera, tubo de la aleta de la caldera, precalentador de aire de la caldera, supercalentador de la caldera, pared de la membrana de la caldera,
Las demás piezas de repuesto de presión.
P4: ¿Qué tipo de servicio ofrece?
Antes de las ventas:
Proporcionar información sobre productos, previsiones de investigación de mercado, personalización de productos, procesamiento de productos, consultoría y otros servicios para su comodidad.
P5: ¿Es usted una fábrica o empresa comercial, dónde se encuentra?
Somos una fábrica, a sólo 130 km (~ 2 horas en coche) del aeropuerto de Shanghai.
Ofrecemos servicio de recogida en Shanghai para su visita.
